日立_顶出风变频D系列_RAS-224,280,335FSDNY3Q

浏览量 27
下载量 15
收藏量 0
立即下载 收藏
  • 缩略图

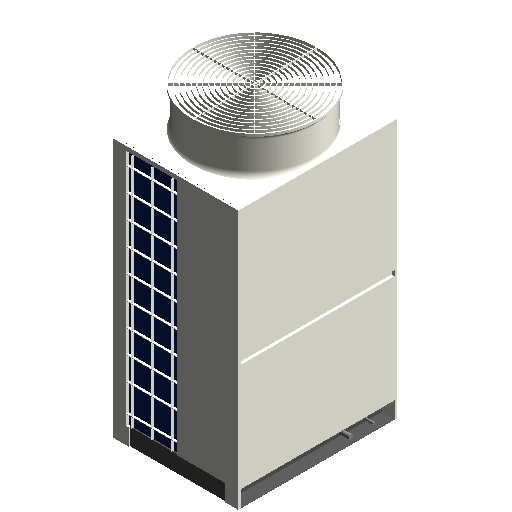

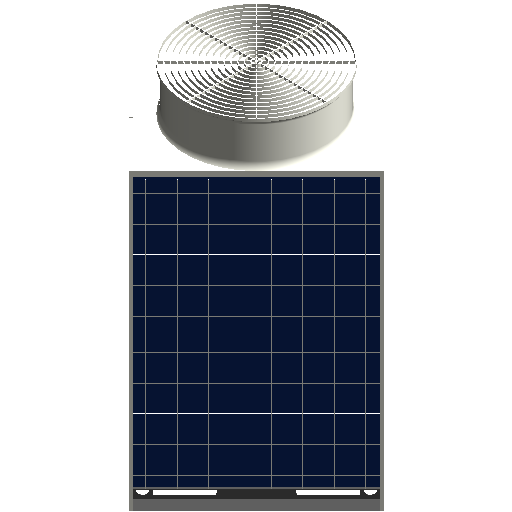

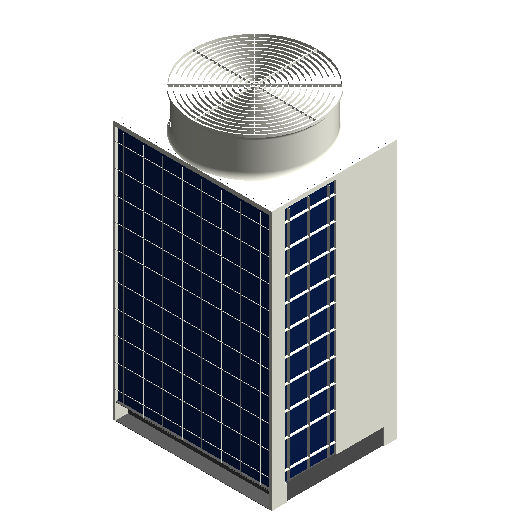

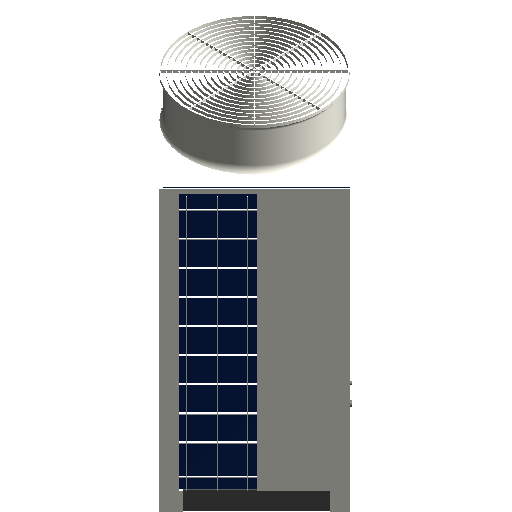

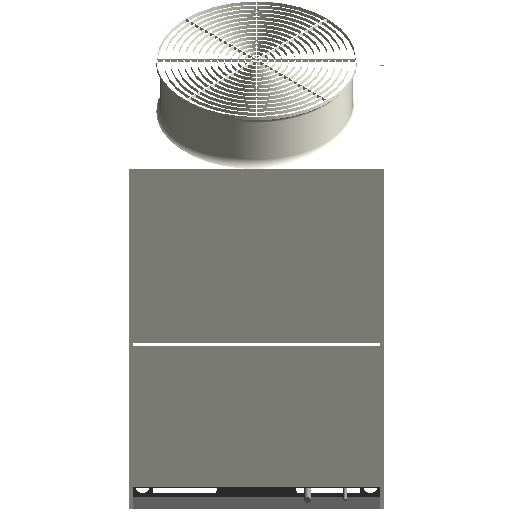

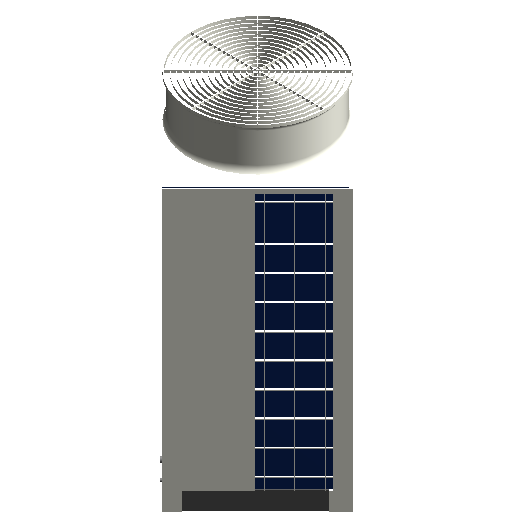

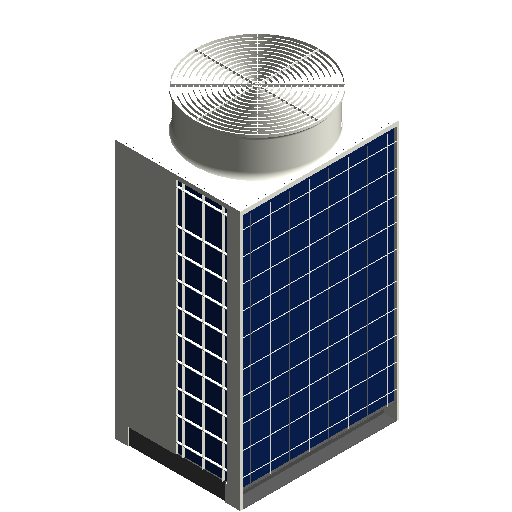

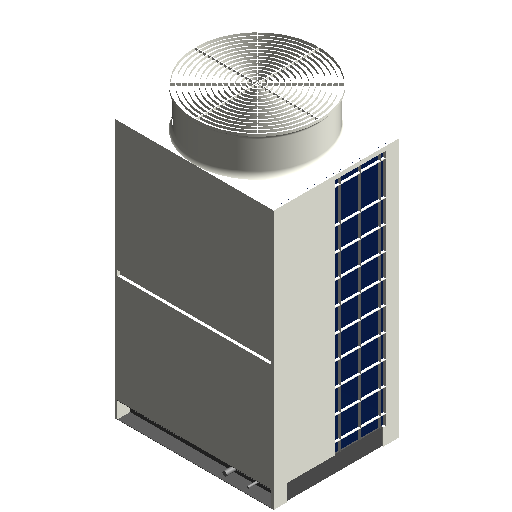

  • 3D
规格

RAS-224FSDNY3Q

  • 尺寸标注
    • 冷媒气管管径 19.05mm
    • 主体高度 1388mm
    • 1/2框体宽 475mm
    • 冷媒液管管径 9.53mm
    • 高 1790mm
    • 厚 750mm
    • 侧板厚度 14mm
    • 宽 950mm
    • 底座宽度 922mm
  • 电气
    • 电源电压 380V
    • 制热额定输入功率 5.26kW
    • 制冷额定输入功率 4.85kW
    • 负荷分类 ---
    • 电源频率 50Hz
    • 极数 3
  • 机械
    • 制冷剂类型 R410A
    • 额定制热量 25kW
    • 重量 199kg
    • 额定制冷量 22.4kW
  • 标识数据
    • 类型注释 ---
    • URL ---
    • 制造商 青岛海信日立空调系统有限公司
    • 成本 ---
    • 部件代码 ---
    • 型号 RAS-224FSDNY3Q
    • 注释记号 ---
    • 类型图像 ---
    • 说明 ---
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2023-09-14
构件有问题？点我反馈
构件品牌 日立
