日立单元机_新UX系列薄型风管机_RPIZ-63~72FN9Q

浏览量 10
下载量 12
收藏量 0
立即下载 收藏
  • 缩略图

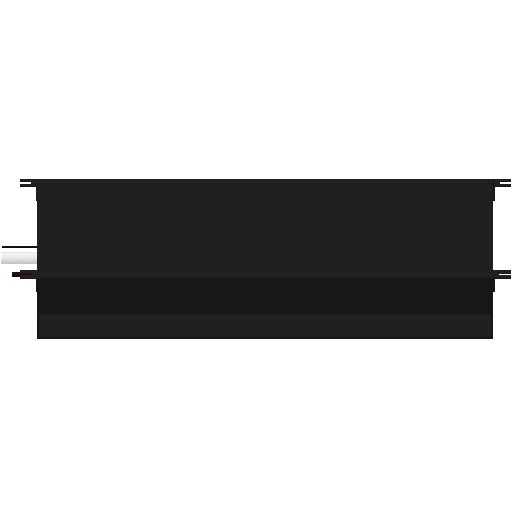

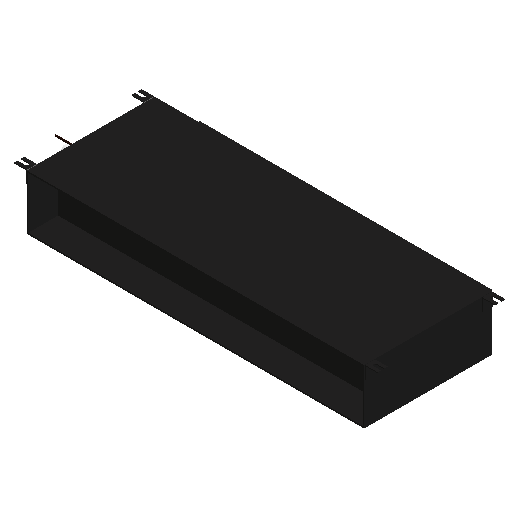

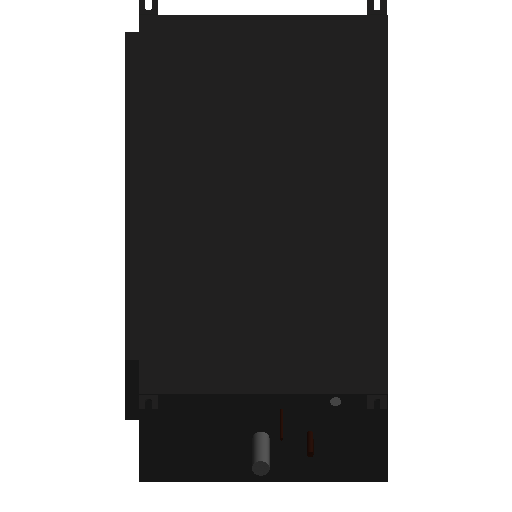

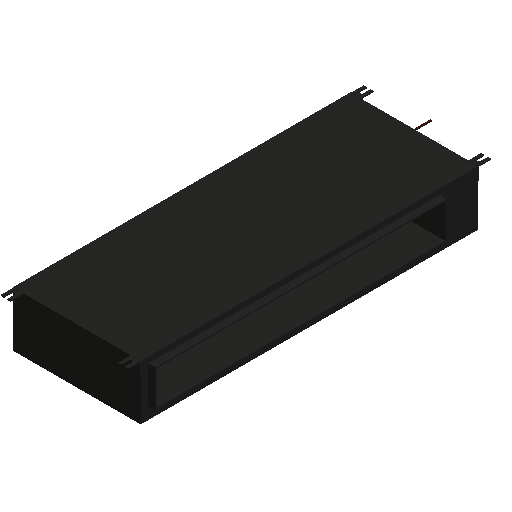

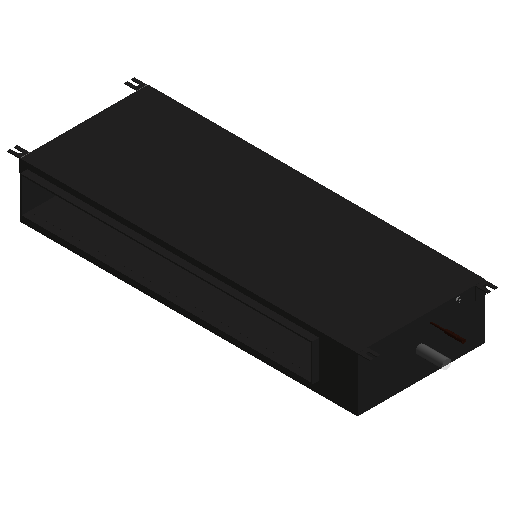

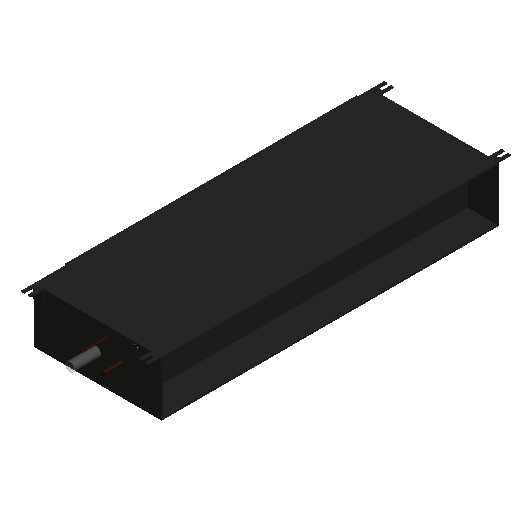

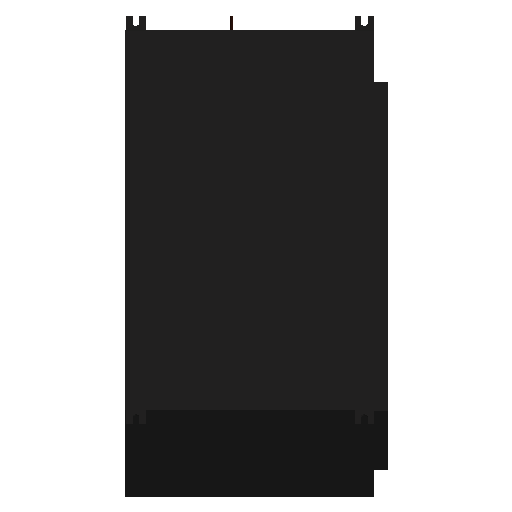

  • 3D
规格

RPIZ-63FN9Q

  • 尺寸标注
    • 冷媒管气管管径 12.7mm
    • 回风口高度 162mm
    • 框体厚 192mm
    • 出风口法兰伸出框体长度 25mm
    • 框体长 447mm
    • 出风口高度 130mm
    • 排水管管径 32mm
    • 冷媒管液管管径 6.35mm
    • 回风口宽度 1058mm
    • 出风口宽度 1020mm
    • 框体宽 1180mm
  • 电气
    • 电源频率 50Hz
    • 电源电压 220V
    • 极数 1
  • 机械
    • 机外静压 30Pa
    • 制冷剂类型 R410A
    • 额定制热量 6.9kW
    • 重量 29.5kg
    • 额定制冷量 6.3kW
    • 室内机风量 990m³/h
  • 标识数据
    • 类型图像 ---
    • 说明 ---
    • 制造商 青岛海信日立空调系统有限公司
    • URL ---
    • 版本号 V1
    • 类型注释 ---
    • 型号 RPIZ-63FN9Q
    • 注释记号 ---
    • 部件代码 ---
    • 成本 ---
  • 电气 - 负荷
    • 额定输入功率 2100W
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2023-09-14
构件有问题?点我反馈
构件品牌 日立
