日立FLEXMUTLID 寒冷地系列 RAS-630,690FSCNY1Q

浏览量 1
下载量 7
收藏量 0
立即下载 收藏
  • 缩略图

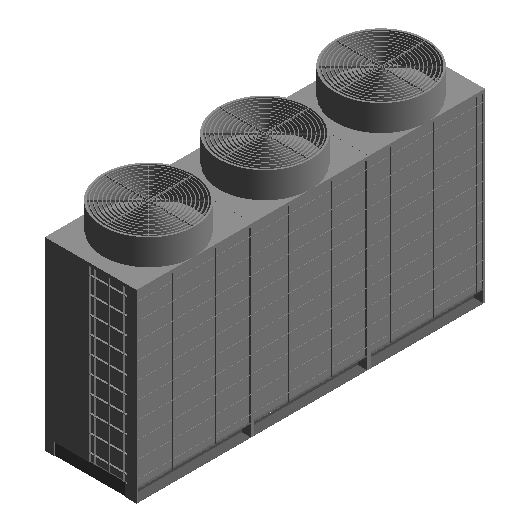

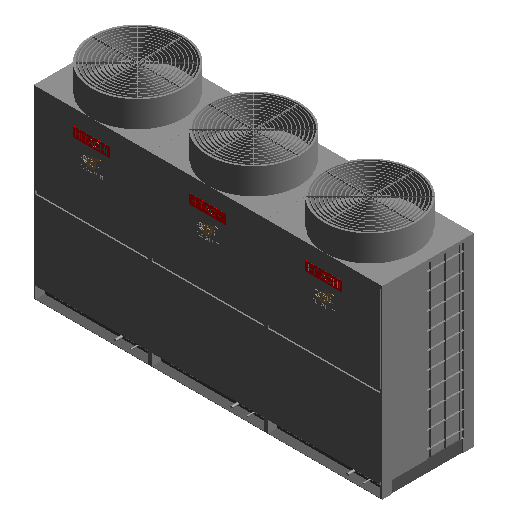

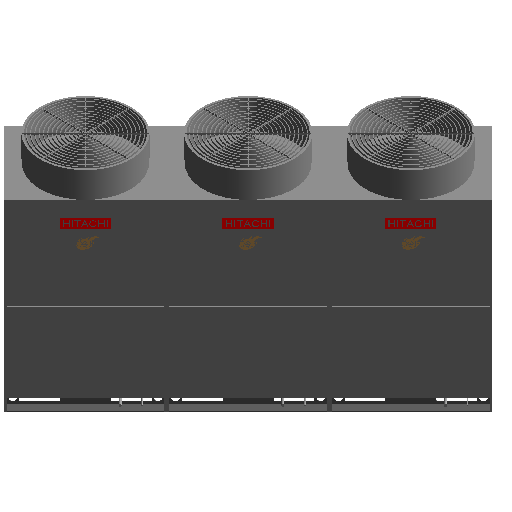

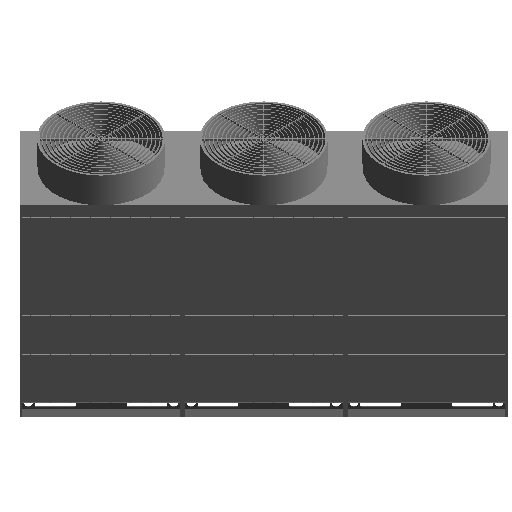

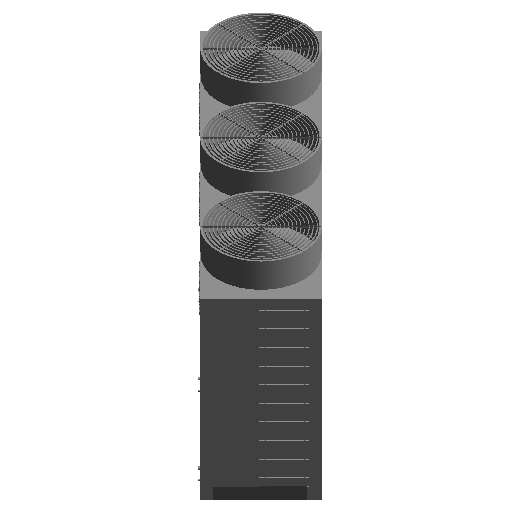

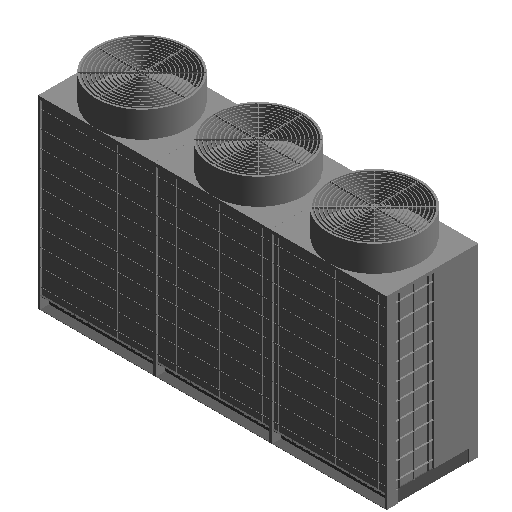

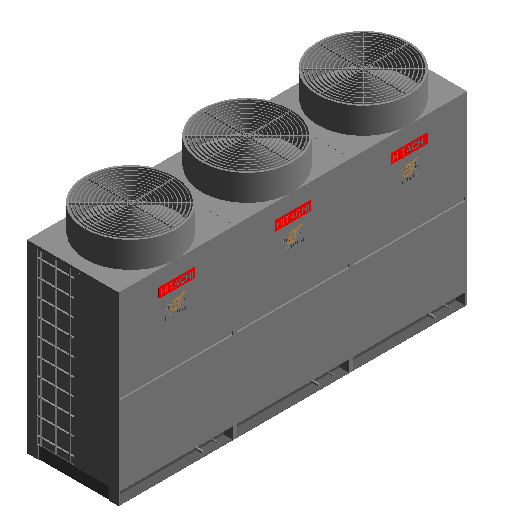

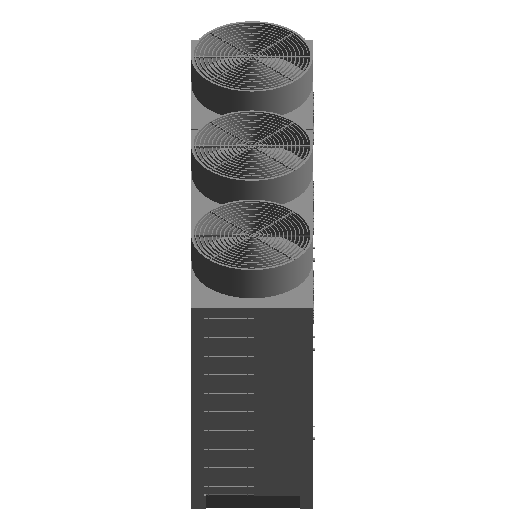

  • 3D
规格

RAS-630FSCNY1Q

  • 尺寸标注
    • 主体高度 1388mm
    • 1/2框体宽 1425mm
    • 2850mm
    • 750mm
    • 冷媒气管管径 28.6mm
    • 冷媒液管管径 15.88mm
    • 1720mm
    • 侧板厚度 14mm
    • 底座宽度 922mm
  • 电气
    • 最小线路电流 58A
    • 电源电压 380V
    • 制冷额定输入功率 17.1kW
    • 负荷分类 ---
    • 最大熔丝电流 80A
    • 电源频率 50Hz
    • 极数 3
    • 制热额定输入功率 17.23kW
  • 机械
    • 额定制热量 68.8kW
    • 重量 760kg
    • 额定制冷量 61.6kW
    • 制冷剂类型 R410A
  • 标识数据
    • 制造商 青岛海信日立空调系统有限公司
    • 说明 ---
    • 型号 RAS-630FSCNY1Q
    • URL ---
    • 类型注释 ---
    • 注释记号 ---
    • 类型图像 ---
    • 部件代码 ---
    • 成本 ---
  • 文字
    • 模块组合 RAS-160FSCNY1Q+RAS-240FSCNY1Q+RAS-240FSCNY1Q
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2023-09-14
构件有问题?点我反馈
构件品牌 日立
