日立_天花板内置DC薄型风管式（左接管）_RPIZ-45~50FSLN5QDF-P

浏览量 55
下载量 34
收藏量 0
立即下载 收藏

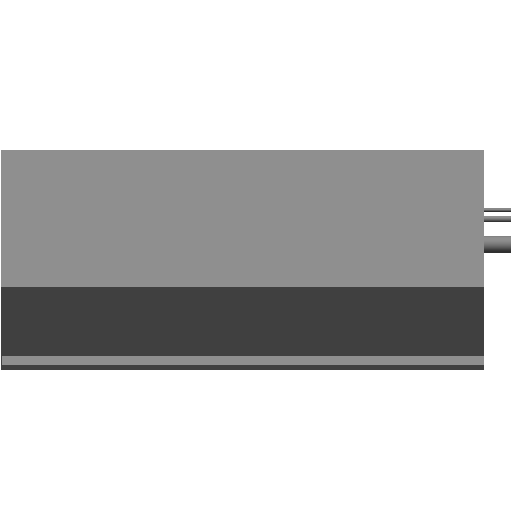

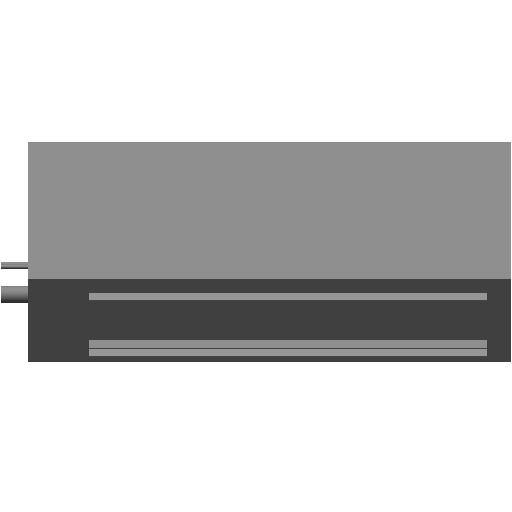

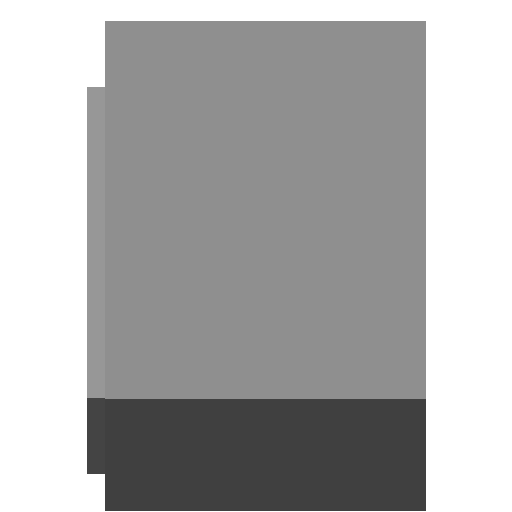

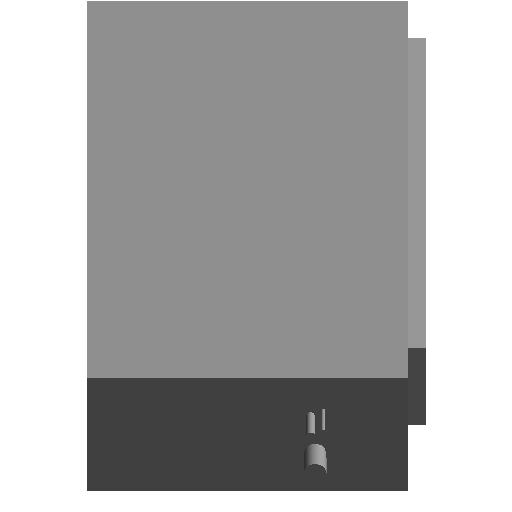

  • 缩略图

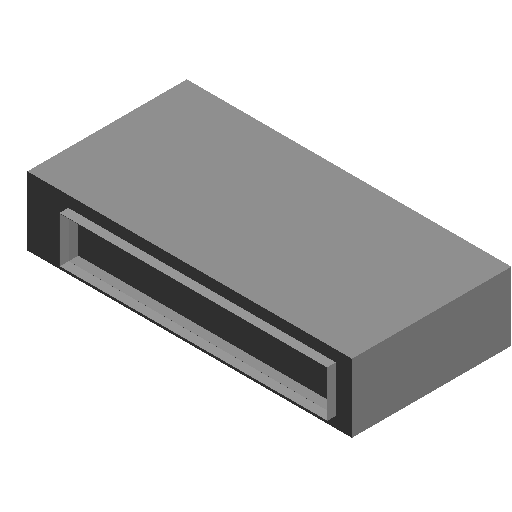

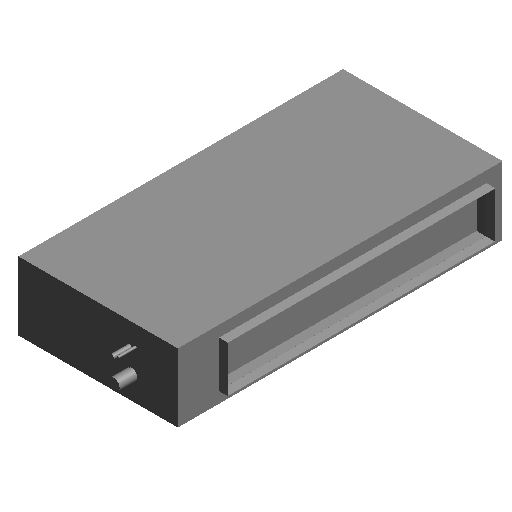

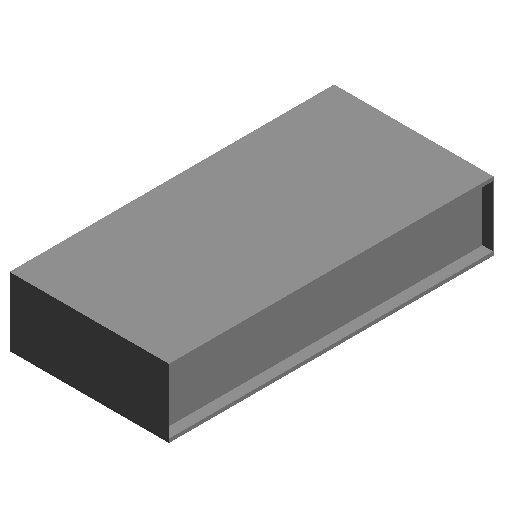

  • 3D
规格

RPIZ-45FSLN5QDF/P

  • 尺寸标注
    • 法兰 25mm
    • 出风口宽 750mm
    • 管长 50mm
    • 回风口宽 759mm
    • 出风口高度 130mm
    • 冷媒液管 6.4mm
    • 边距 10mm
    • 冷媒气管 12.7mm
    • 室内机高 192mm
    • 翻边 1mm
    • 竖向翻边 15.0000000000005mm
    • 冷凝水管 32mm
    • 回风口高 171mm
    • 室内机宽 910mm
    • 室内机深 447mm
  • 机械
    • 额定制冷量 4.5kW
    • 额定制热量 5kW
  • 标识数据
    • 类型图像 ---
    • 注释记号 ---
    • 部件代码 ---
    • 制造商 青岛海信日立空调系统有限公司
    • 说明 ---
    • URL ---
    • 型号 RPIZ-45FSLN5QDF/P
    • 类型注释 ---
    • 成本 ---
    • 版本号 V1
  • 其他
    • 净重 20kg
  • 电气 - 负荷
    • 额定输入功率 0.04kW
  • 机械 - 流量
    • 风量 588m³/h
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2023-09-14
构件有问题？点我反馈
构件品牌 日立
